Kaynak Somunları

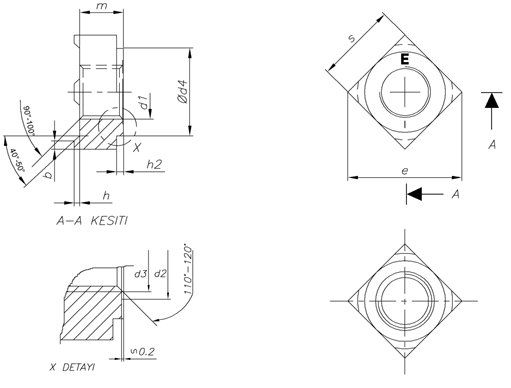

DIN 928
Ölçüler
W:M6-M16
| d | p | b | d2 | d3 | e | m | s |
|---|---|---|---|---|---|---|---|
| M6 | 1 | 1,2 | 7,5 | 6,30 | 13 | 5 | 10 |
| M7 | 1 | 1,2 | 8 | 7,35 | 14 | 5,5 | 11 |
| M8 | 1,25 | 1,5 | 10 | 8,40 | 18 | 6,5 | 14 |
| M10 | 1,5 | 1,8 | 12,5 | 10,50 | 22 | 8 | 17 |
| M12 | 1,75 | 2 | 13,5 | 12,60 | 25 | 9,5 | 19 |
| M14 | 2 | 2,5 | 16,8 | 14,70 | 28 | 11 | 22 |
| M16 | 2 | 2,5 | 18,8 | 16,80 | 32 | 13 | 24 |
