Kaynak Somunları 929
Kaynak Somunları

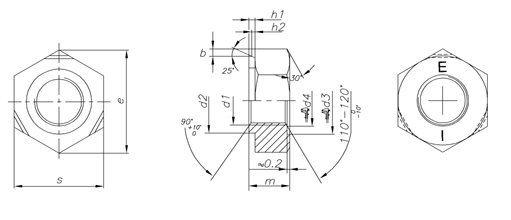

DIN 929
Ölçüler
W: M6 - M16
| d | p | b | d2/d3 | d4 | e | m | s |
|---|---|---|---|---|---|---|---|
| M6 | 1 | 0,9 | 8 | 6,30 | 12,02 | 5 | 11 |
| M7 | 1 | 0,9 | 9 | 7,35 | 13,14 | 5,5 | 12 |
| M8 | 1,25 | 1 | 10,5 | 8,40 | 15,38 | 6,5 | 14 |
| M10 | 1,5 | 1,25 | 12,5 | 10,50 | 18,74 | 8 | 17 |
| M12 | 1,75 | 1,25 | 14,8 | 12,60 | 20,91 | 10 | 19 |
| M14 | 2 | 1,50 | 16,8 | 14,70 | 24,27 | 11 | 22 |
| M16 | 2 | 1,50 | 18,8 | 16,80 | 26,51 | 13 | 24 |
